Metal.
48 x 24 x 1 cm.
Academia de Artillería, Segovia.
Nº inventario ETE10-383.

Escuadra de perpendículo.

Fabricada en bronce en el siglo xviii. Empleada con morteros y obuses, determina el ángulo de elevación del tubo en ambos casos, mediante una plomada sujeta en el vértice del ángulo recto materializado por la escuadra. Para ello, dispone de una escala en grados grabada en el arco.

El lado largo de la escuadra se introducía en el tubo y la plomada, por gravedad, marcaba el ángulo en la escala.

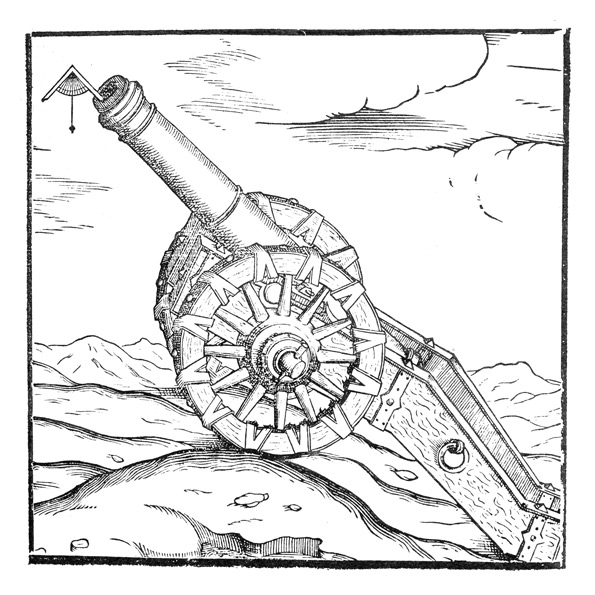

Imagen en la que se observa la forma en que se efectúa la puntería de un cañón, en elevación, utilizando la escuadra de puntería.
