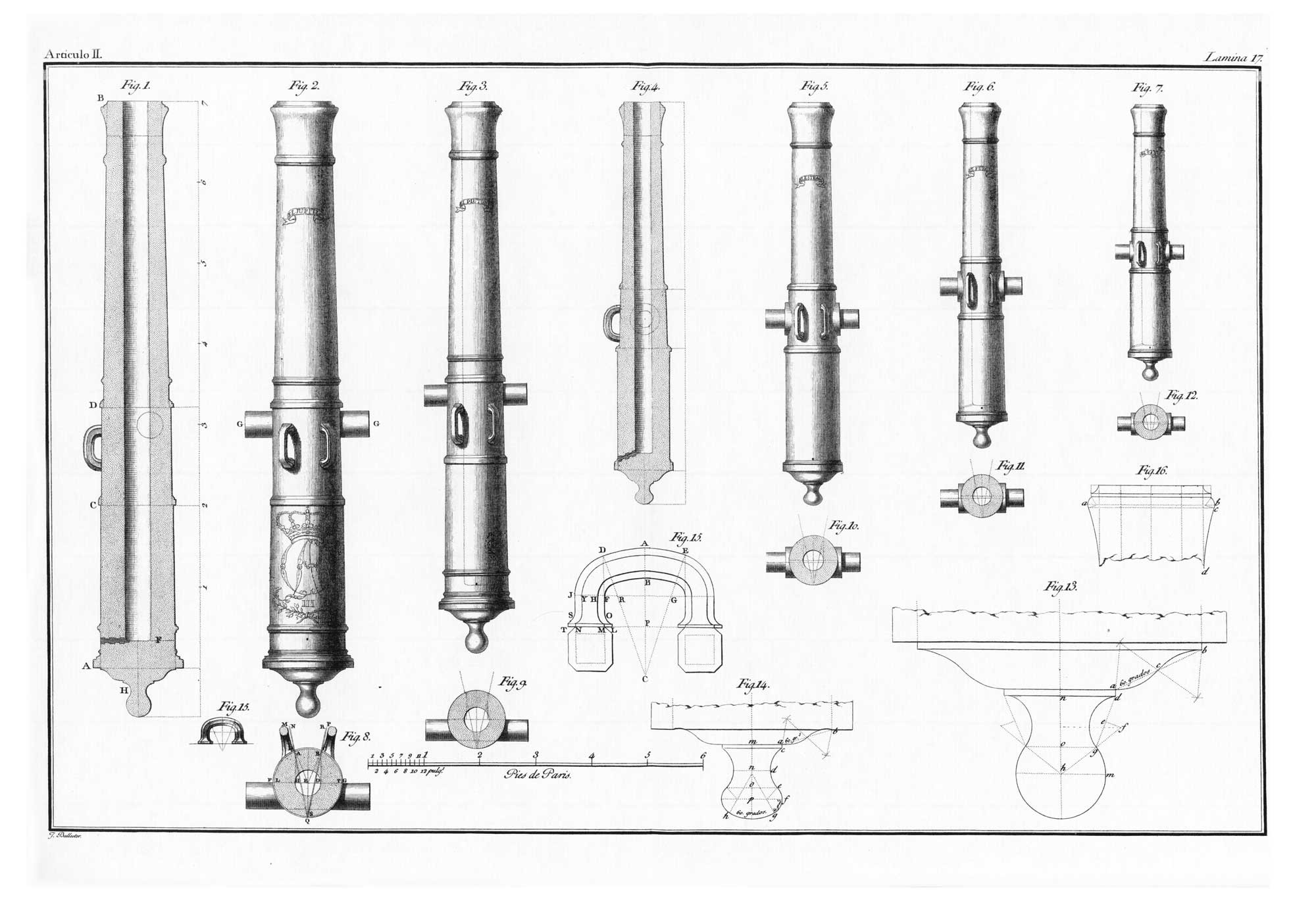

de artillería de la Nueva Ordenanza. “Láminas pertenecientes al Tratado de Artillería que se enseña en el Real Colegio Militar de Segovia. Tomo IV / escrito por Tomás de Morla”, editado por la Imprenta Real de Madrid en 1803. Es el último tomo del Tratado de Artillería escrito por Tomás de Morla, cuyo primer tomo se publicó en 1784, y que fue libro de texto del Real Colegio durante décadas, así como de varias escuelas de artillería europeas. El libro está abierto por la lámina 17 del artículo 2 de la primera parte y muestra los cañones que se fundían cuando se publicó el tratado. En concreto, de izquierda a derecha, se pueden ver las figuras del cañón de a 24 libras de peso de la bala (que dispara): primero un corte longitudinal y luego una vista frontal; cañón de a 16, 12, 8 y 4 libras. De los tres últimos solo se muestra la versión del cañón corto y aligerado. Al pie de cada cañón se encuentra un detalle de la disposición del eje de muñones respecto al tubo. La lámina se completa con algunos detalles del diseño de las asas, y también de las zonas de la culata y de la boca de los distintos cañones representados en la lámina. En otras láminas de este mismo volumen, se pueden ver las figuras descriptivas de los cañones de a 12, 8 y 4 largos y reforzados, así como de los obuses de 7 y 9 pulgadas, los morteros cónicos de 7, 12 y 14 pulgadas y el pedrero de 19 pulgadas que completan la colección de artillería regulada por la Nueva Ordenanza. |
