Metal.
90 x 50 x 60 cm.
Academia de Artillería, Segovia.
N.º inventario ETE10-15483.

Cañón de 75 cmm Schneider.

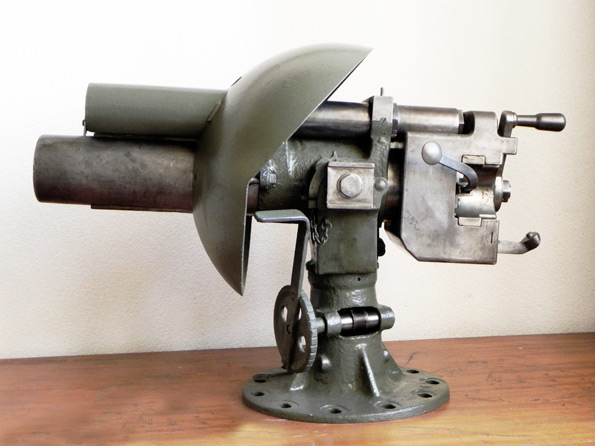

Cañón de 75mm Schneider corto, montado en el carro de asalto Schneider.

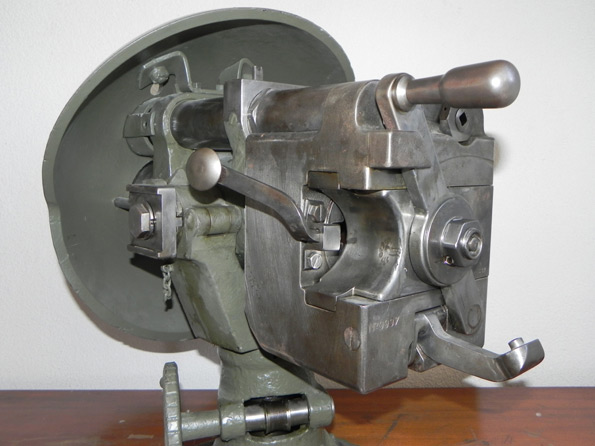

Está formado por un tubo cilíndrico con un bloque de culata prismático, de gran tamaño, donde se aprecia el cierre de cuña. Emplea munición engarzada y el ánima está rayada en sentido dextrorsum.

El tubo está rodeado por un tubo a modo de cuna, que guía su movimiento de retroceso y vuelta a batería tras el disparo, dirigido por el órgano elástico situado sobre él y compuesto de freno de retroceso y recuperador de entrada en batería.

La cuna proporciona también el ángulo de elevación, gracias a los muñones con los que se monta sobre el afuste, que consiste en una horquilla para los muñones, con capacidad de giro en dirección. En primer término, en la parte inferior, se aprecia el mecanismo de puntería en dirección, y oculto, tras el cañón, se encuentra el de elevación. El afuste inferior se fija al carro de asalto mediante una meseta, a través de varios pernos.

El cañón lleva un escudo de forma semiesférica para protección del apuntador. La puntería se hacía a través de un alza y punto de mira situados a lo largo de la cuna y a través de un orificio en el escudo.
